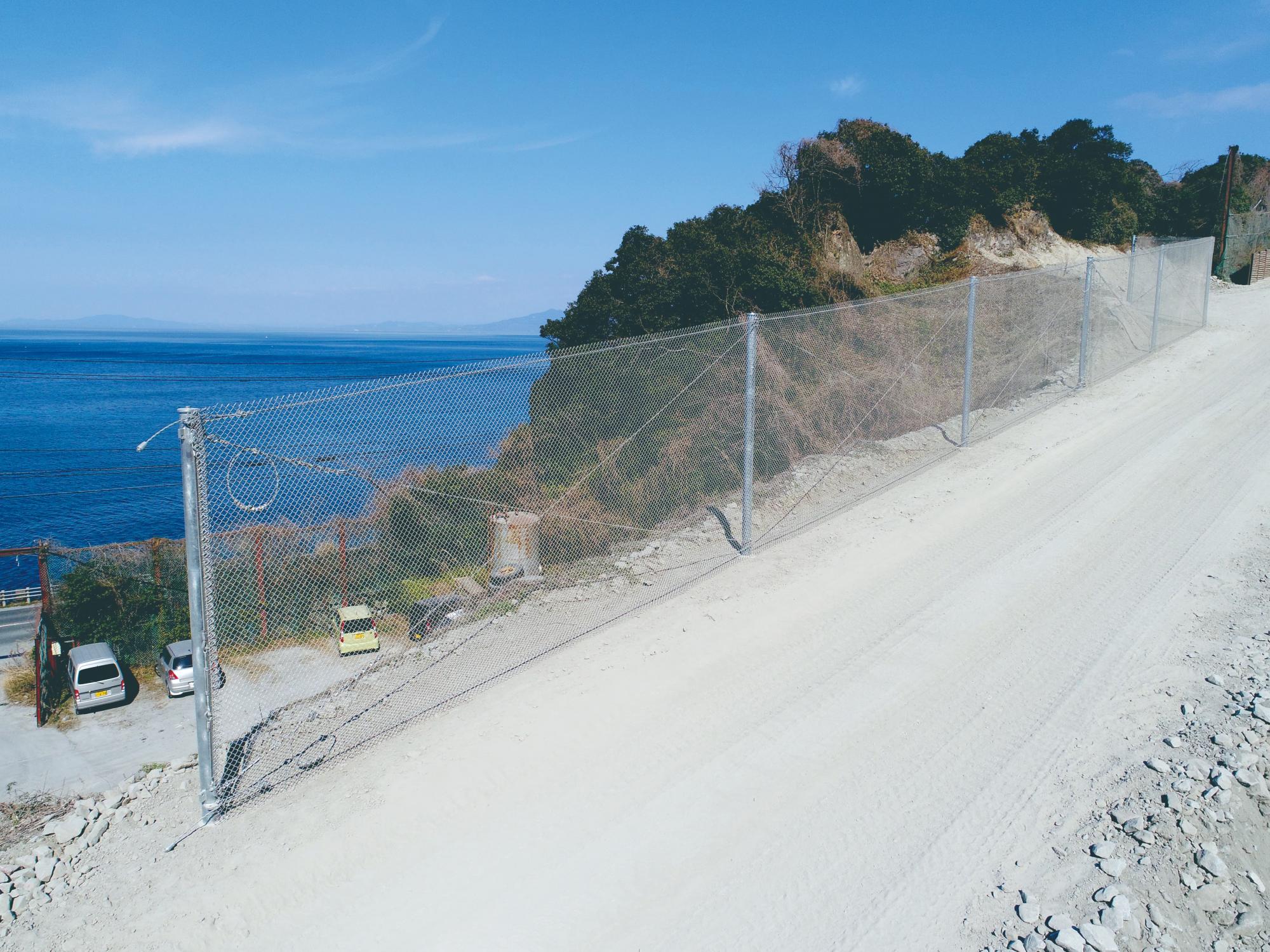

消能式落石防護柵 柱樁型
高耐力支柱與高強度金屬網
支柱採用內部配置補強材和填充高耐力砂漿的鋼管,與擁有優秀消能性的高強度金屬網組合,實現簡單且高性能的結構。
可適用多樣的地盤條件
以大口徑鑽孔等在地盤建立柱樁式支柱,可適用於既有擋土牆背面或脆弱地盤。
優秀的經濟性以及易於施工
結構簡單,構材數量與組裝工程較少,具優秀經濟性及施工性。
結構
消能式落石防護柵 柱樁型是透過支柱的塑性變形、高強度金屬網擁有的能量吸收性能、緩衝裝置滑動滑動等吸收落石能量之構造構成。
高強度金屬網
緩衝裝置
消能環
構造型式

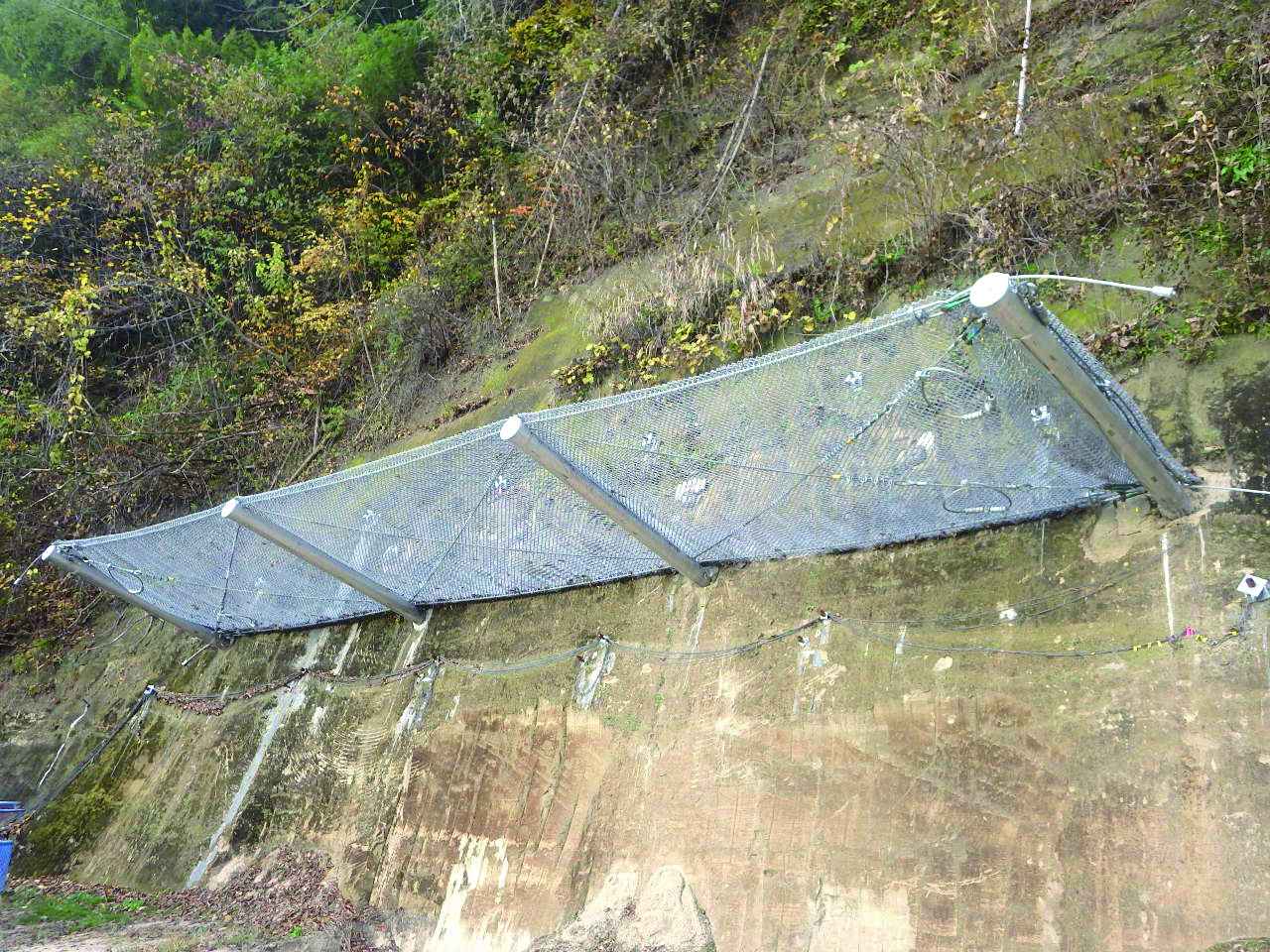

性能驗證實驗

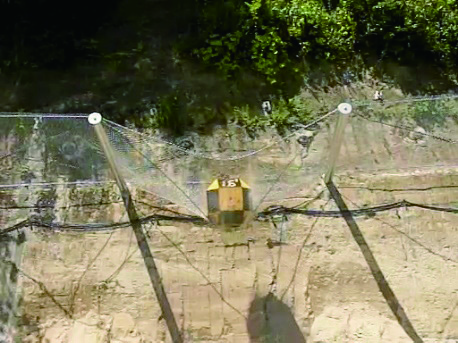

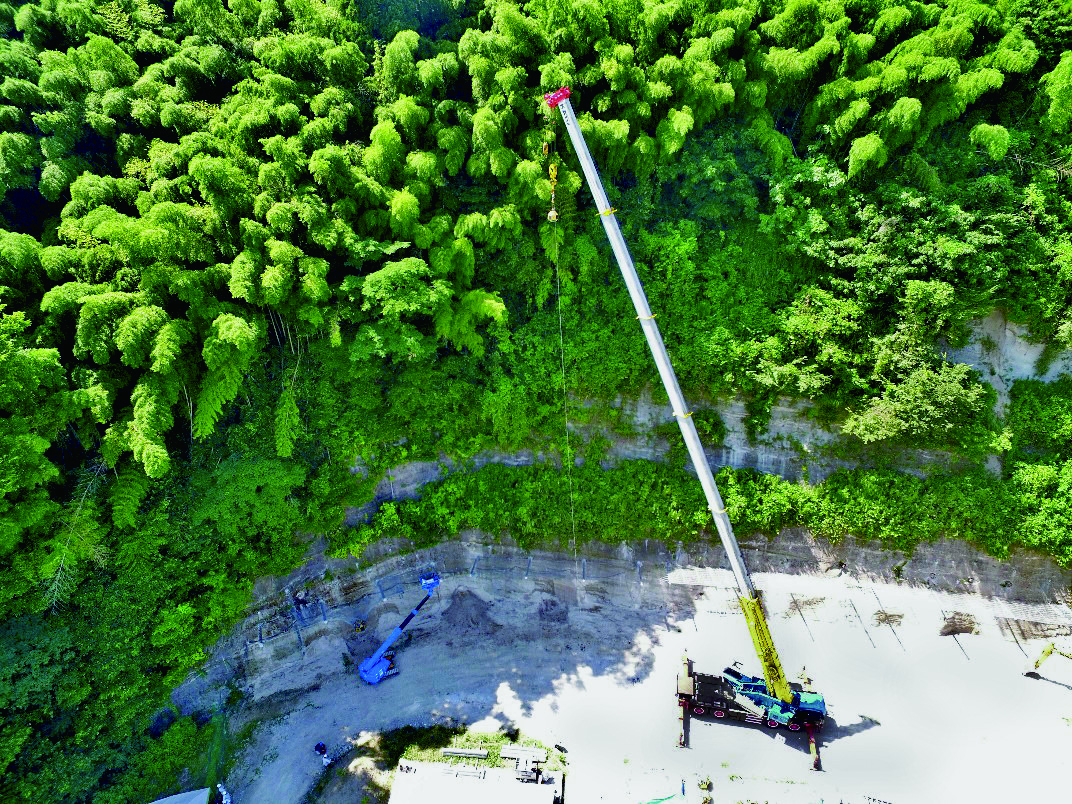

落錘衝擊載荷實驗
依據「落石對策便覽」中記載的「透過實驗之性能驗證法」進行實規模實驗,驗證工法各型式的落石防護性能。
TYPE | 重錘質量 m (t) |
落下高 H (m) |
實驗結果 | ||||
---|---|---|---|---|---|---|---|
衝突速度 V (m/s) |
衝突能量 E (kJ) |
最大變位量 Δmax (m) |
重錘入射 角度 (度) |
捕捉結果 | |||
100kJ | 0.35 | 32.0 | 25.0 | 109.8 | 2.773 | 90 | 捕捉 |
320kJ | 1.0 | 33.5 | 25.6 | 328.3 | 3.062 | 90 | |

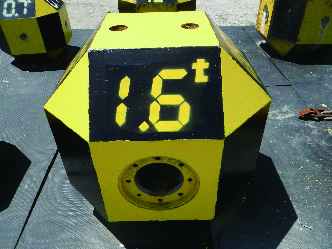

520kJ | 1.6 | 33.5 | 25.6 | 525.3 | 3.675 | 90 | |

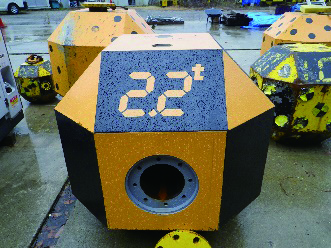

720kJ | 2.2 | 33.5 | 25.6 | 722.3 | 3.474 | 90 |
實驗結果
確認全型式接能在網面不被破壞的情況下捕捉重錘,具有大於可適用能量的防護性能以及做為落石防護柵之機能。
